如何使用Mendix发布一个REST Service
红猪
2021.07.29 16:48发布于技术 - 新手入门
1.56k2
Published REST Service: Mendix Studio Pro中的Published REST Service功能

@TOC

介绍(Introduction)

REST是什么?

REST全称是Representational State Transfer,中文意思是表述(编者注:通常译为表征)性状态转移。 它首次出现在2000年Roy Fielding的博士论文中,Roy Fielding是HTTP规范的主要编写者之一。 他在论文中提到:"我这篇文章的写作目的,就是想在符合架构原理的前提下,理解和评估以网络为基础的应用软件的架构设计,得到一个功能强、性能好、适宜通信的架构。REST指的是一组架构约束条件和原则。" 如果一个架构符合REST的约束条件和原则,我们就称它为RESTful架构。

REST本身并没有创造新的技术、组件或服务,而隐藏在RESTful背后的理念就是使用Web的现有特征和能力, 更好地使用现有Web标准中的一些准则和约束。虽然REST本身受Web技术的影响很深, 但是理论上REST架构风格并不是绑定在HTTP上,只不过目前HTTP是唯一与REST相关的实例。 所以我们这里描述的REST也是通过HTTP实现的REST。

Published REST Service

Published REST Service:Mendix Studio Pro中的Published REST Service功能通过REST标准 来暴露你的 Entities(实体) 和 Microflow(微流)给其他应用App 使用。 RESTDEMO.gif

一般属性

Service Name(服务名称)

Service Name 服务名称是用来识别应用中的服务。它还显示在 OpenAPI (Swagger) documentation page。 当服务最初创建时,服务名称用于创建服务的默认位置。如果服务名称包含任何空格或特殊字符,则它们将被服务位置中的字符“_”替换。

Version (版本)

Version (版本)是用来展示版本信息在 OpenAPI (Swagger) documentation page。你可以设置任何的字符串String在Version 版本中,但是建议符合 semantic versioning scheme。 默认 Version 版本信息设置为“1.0.0”。

Location 位置信息

Location 展示URL在一个Service 服务被访问时。 默认, Location 位置 信息由 Service Name (服务名称),和"v1"到"rest/"前缀建立起来。 在URL中 Service Name 服务名称中的空格和任何其他的特殊字符都会被剥离成“_”。 示例:

http//localhost:8080/rest/my_service_name/v1

你可以改变默认的Location 位置信息-几乎所有合格的URL。

Reserved Prefixes 保留的前缀

下面展示的URL前缀是不允许被使用在Location信息中的:

ws/
ws-doc/
rest-doc/
odata/
odata-doc/
api-doc/
xas/
p/
reload/

当你的应用在运行的时候,你可以点击这个Location 去打开交互文档页面

Public Documentation 公共文档

公共文档使用服务文档 OpenAPI 2.0 (Swagger) Documentation,你可以使用对于富文本的版本 GitHub-flavored markdown

导出swagger.json

为了保存一个服务的 OpenAPI (Swagger) documentation page在你的机器上,右键点击这个服务在App Explorer 并且选择Export Swagger.json(或者只点击这个Export Swagger.json 按钮,依赖于你的Studio Pro 的版本)。 这是一个机器可读的文件在OpenAPI 2.0 file format。大部分的API 工具支持这个格式。 当 应用运行时,这个文件 在 /rest-doc/servicename/swagger.json.

Security 安全

需要身份认证

选择客户端是否需要身份认证。

身份认证的方式。

如果需要身份认证,你可以按照你的习惯选择身份认证的方式。

  • 选择Username 和Password 的方式让客户端进行身份认证,在Authorization Header中(这种是基础的身份认证的方式)。
  • 选择激活Session 会话来自于JavaScript 在你当前应用中。 -- 用户一登录到浏览器,JavaScript在你的App中访问REST Service 使用当前用户的Session。 -- Offline-first应用不能使用激活Session的身份认证,因为他们没有会话激活在应用运行时。 -- 了防止跨站点请求伪造,需要在每个请求上设置标题,例如X-Csrf-Token
var xmlHttp = new XMLHttpRequest();
xmlHttp.open("GET", "http://mysite/rest/myservice/myresource", false);
xmlHttp.setRequestHeader("X-Csrf-Token", mx.session.getConfig("csrftoken"));
xmlHttp.send(null);
  • 选择自定义使用微流进行身份验证。每次用户想要访问资源时,此微流都会被调用。 检查多个身份验证方法,让服务尝试其中的每一个。它将首先尝试自定义身份验证,然后尝试用户名和密码,然后进行活动会话。有关详细信息,请参阅已发布的 REST 路由

微流

指定用于自定义身份验证的微流。

选择参数,查看传递到身份验证微流的参数列表。在该窗口中,您可以指示身份验证微流的参数是来自请求头还是来自查询字符串。

微流可能以Http 请求为参数,以便检查传入请求。

微流也可能以响应响应为参数。当微流将此响应的状态代码设置为其他200时,此值将被返回,并且操作将不会执行。在这种情况下,响应上设置的任何标题也会返回。

身份验证微流应返回用户。

认证微流有三种可能的结果:

  • 当 Http 响应参数的状态代码设置为其他200时,则返回此值,并且不会执行操作
  • 否则,当生成的用户不是空的时,操作在该用户的上下文中执行
  • 否则,当生成的用户为空时,将尝试下一种身份验证方法。如果没有其他身份验证方法,结果为404 未找到

允许角色

允许的角色定义了用户必须能够访问服务的模块角色。此选项仅在"需要身份验证"设置为"是"时可用。

网络服务用户无法访问 REST 服务。

启用 CORS

当您的服务需要在您自己的网站之外可用时,请选中此框。

单击"设置"按钮以更详细地指定此访问(例如,允许哪些网站访问该服务)。

资源

一个REST Service 暴露 一批资源。在这个资源中你可以定义ET, PUT, POST, PATCH, DELETE, HEAD and OPTIONS操作。 你可以托一个Entity或者信息的定义在列表在[生成一个完整的资源](https://docs.mendix.com/refguide/generate-rest-resource)。

操作

当你选择了一个资源后,你看到这个操作对于那个你选择的资源。 在这里插入图片描述

如何发布一个REST Service

介绍

Mendix Studio pro 允许你发布REST Web Service。 本篇主要介绍如何使用Mendix Studio Pro 发布一个Get 操作的Published REST Service. 主要做的事情是,创建一个Published REST Service和以JSON或者XML的格式返回结果。

前期准备工作

在开始所有操作之前,请确保下载了Mendix Studio Pro。

配置样例 Project

创建一个空的Mendix Project后,你需要操作一下几个步骤:

  1. 重命名MyFirstModule 为RESTExample。
  2. 打开RESTExample中的Domain model。
  3. 创建Entities 按照图中的属性名称设置并给予与图中相同的关联关系。

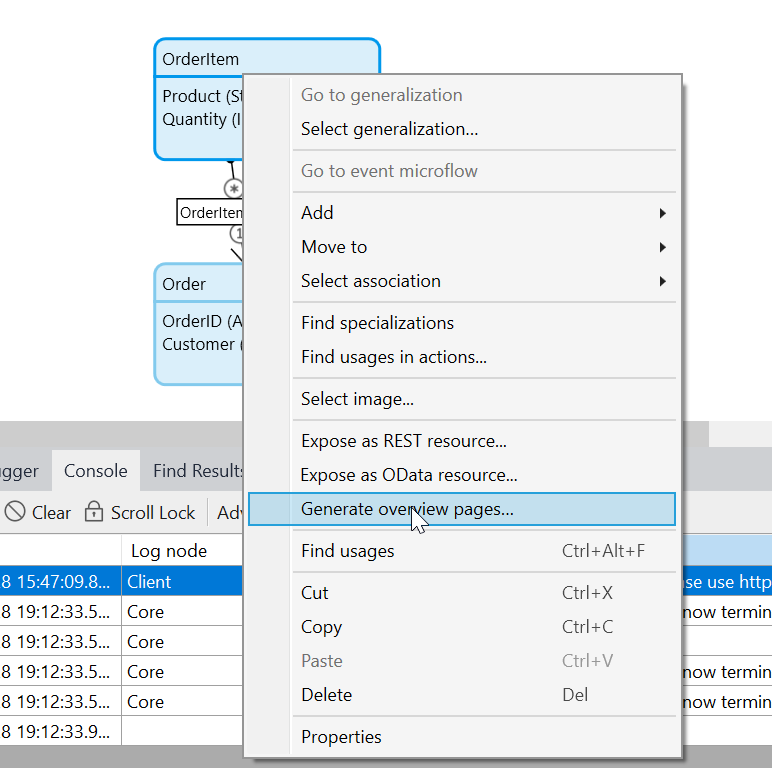

在这里插入图片描述 4. 你需要右键点击OrderItem 或Order Entity选择Generate Overview pages. 在这里插入图片描述 5.将Overview Page 关联到Navigation 导航,然后运行项目添加一些数据。

发布REST Service

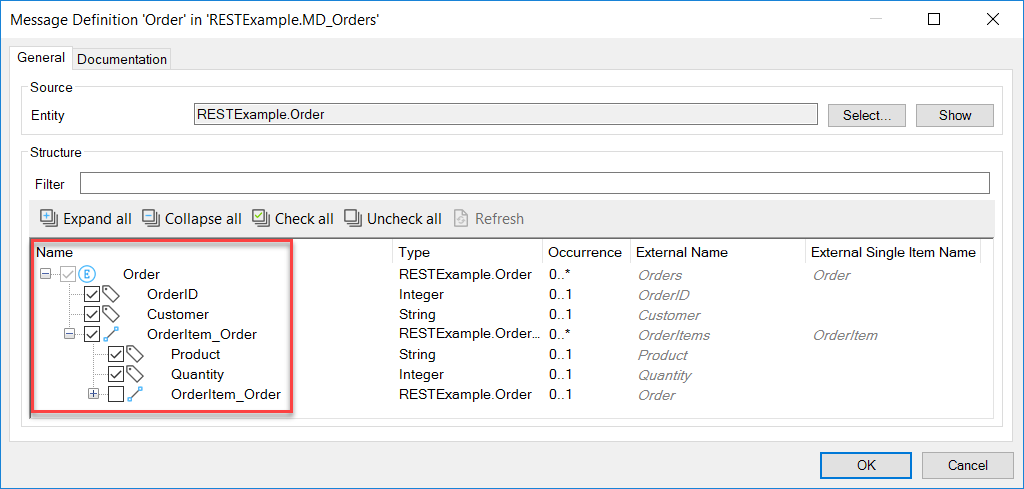

1.在 App Explorer, 右键点击 RESTExample module 并且选择Add > Other > Message Definitions: 2.在Add Message Definition 对话框中输入MD_Orders 作为 这个的名称定义。 3. 这个消息的定义已经打开了,你需要去选择用于MD_Orders 定义的Entity。为了做这个操作,选择Add 并且在对话框中,点击Select,然后选择Order Entity对于这个List。 在这里插入图片描述 4.在选择完Order Entity,这个对话框中的Structure 结构部分填充只有Order 对象被选中。 4. 选择Order ID 和Customer 属性。 5. 展开OrderItem_Order关联并且选择Product和Quantity 属性。 在这里插入图片描述 6. 点击OK来关闭对话框。 7. 关闭message definition 并且确保保存定义,如果弹出对话框询问是否保存时。

配置REST Service

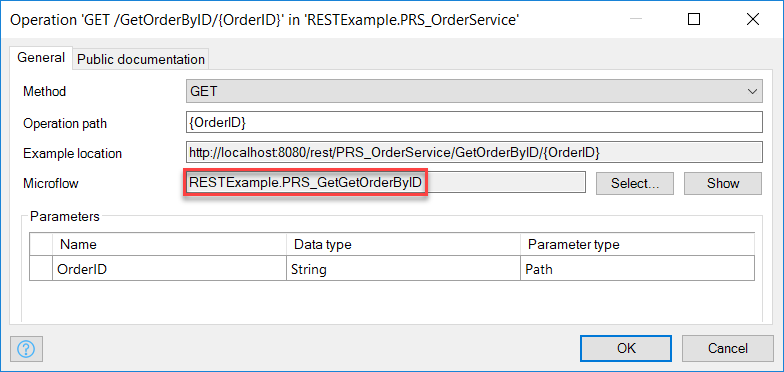

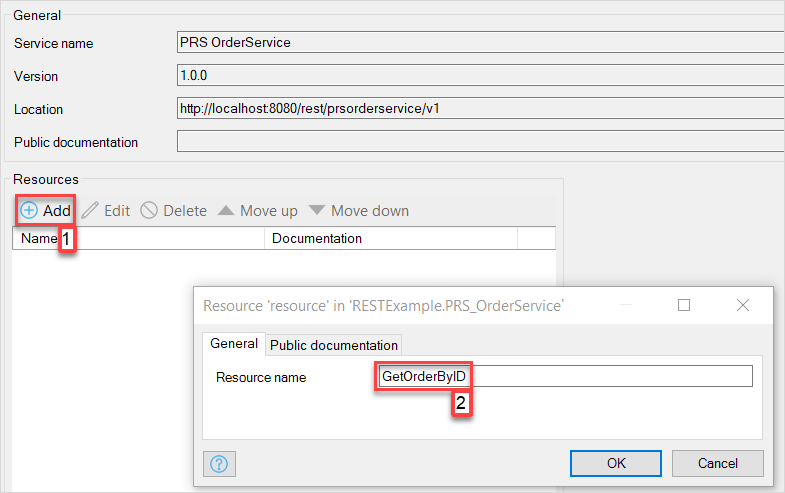

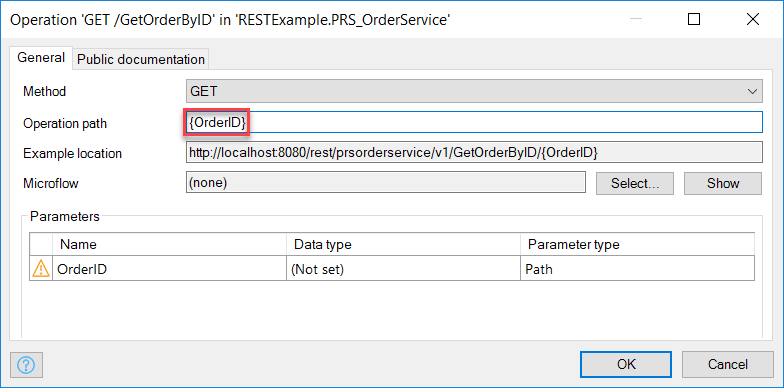

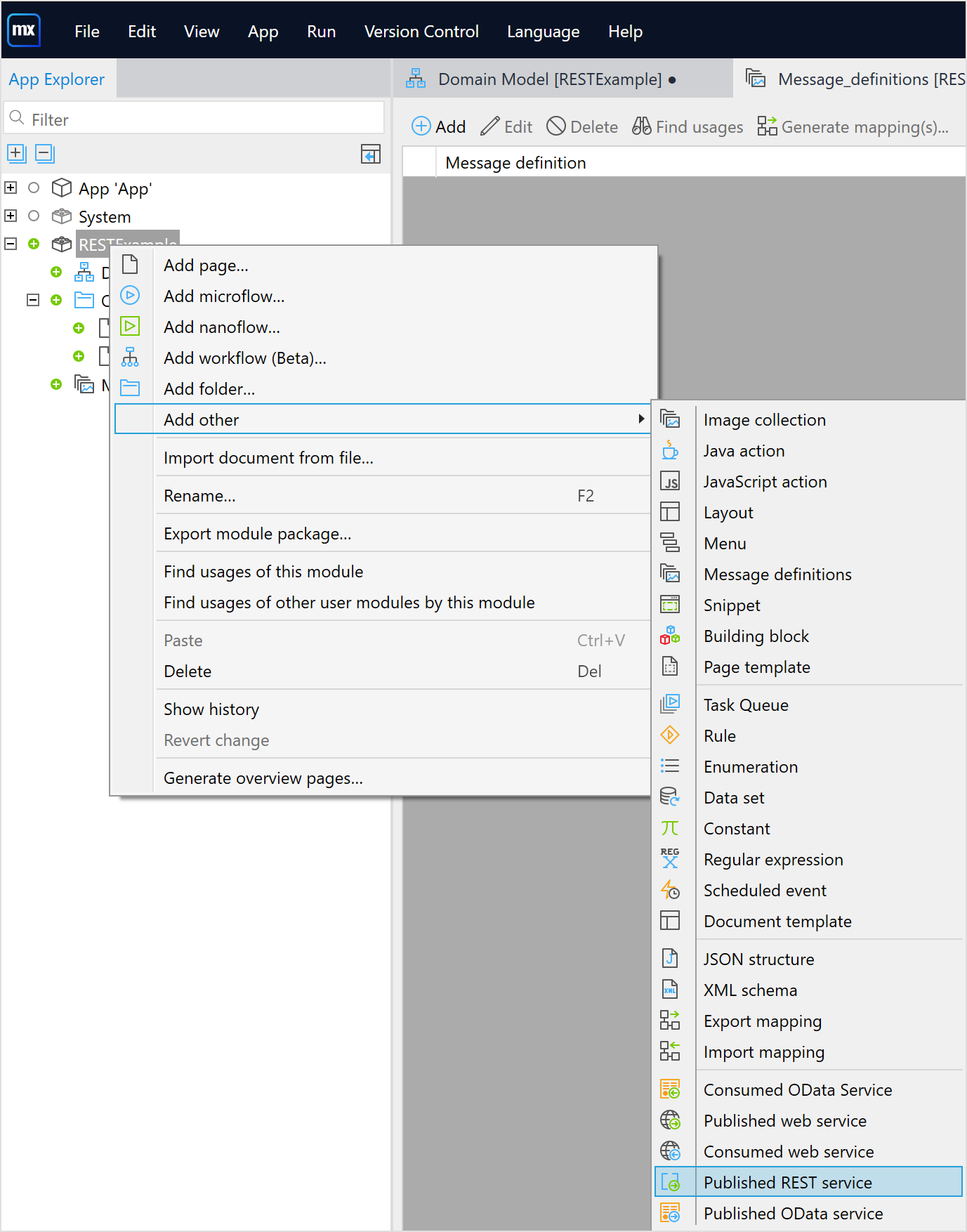

1.在App Explorer,右键点击RESTExample Module ,并且选择 Add > Other > Published REST Service 在这里插入图片描述 2. 输入PRS_OrderService 为的REST Service的名称。 3. 添加一个新的资源到你的服务通过点击Add,并且输入GetOrderByID 为Resource name: 4.在这里插入图片描述 选择Ok 来关闭对话框。 4. 添加一个operation 操作到你的资源中通过点击Add在Operations for resource 选项中。 5. 在operation 操作对话框,输入**{OrderID}**在Operation Path ,这将允许REST Service被调用通过指定OrderID在URL中在Example location的输入框中。在这里插入图片描述 6. 在相同的对话框,点击Microflow的Select。由于你没有创建过Microflow 微流对于这个操作,选择RESTExample Module 在对话框中然后点击New 来创建一个新的微流。输入PRS_GetGetOrderByID 作为新Microflow微流的名称。在这里插入图片描述 7. 点击show 来开始编辑这个新建的微流。 8. 检查2个参数HttpRequest 和OrderID是否存在,若没有请自行添加。 9. 添加一个Action 对于这个微流来覆盖OrderID 变量(String)为一个Integer 变量。 查询OrderID(autonumber)需要做这个操作。 在这里插入图片描述 10. 添加第二个Activity 对于这个微流来获得Order 基于OrderID。这个Retrieve操作只返回1个Order。 11. 在App Explorer,右键点击 RESTExample module并且选择Add other > Export Mapping 来添加一个新的Mapping 映射命名为EM_ExportOrder 12. 在Select schema elements for export mapping对话框中,选择Message definition选项,然后选择之前创建的MD_Orders映射通过Select按钮。 在这里插入图片描述 确保选择所有的展示出的属性,点击OK 13. 在Export Mapping ,映射Objects到相同Objects 来自Domain model.双击右边的Order然后选择相对应的Entity。 在这里插入图片描述 14. 现在返回 PRS_GetGetOrderByID microflow 微流并且添加一个 Export with mapping 的activity. 15. 在Mapping区域选择在第11步创建的 mapping . 对于 Parameter参数 field, 选择 Order object 对象retrieved获取于 database 通过retrieve action 在 microflow. 16. 选择JSON 作为result结果, 并且存储output 作为一个 String variable变量. 输入 Order_JSON作为variable变量名称. 在这里插入图片描述 17添加一个Activity在微流中来创建一个HttpResponse的对象。 在这里插入图片描述 StatusCode : 200 content :mapped to the exported JSON from step 16. HttpVersion : 'HTTP/1.1'. 17. 添加一个Activity在微流中,用来创建请求头。在这里插入图片描述 Key : 'Content-Type' Value : 'application/json'(or 'application/xml' if your response contains XML rather than JSON). Set the System.HttpHeaders association to your HTTP response. 19. 打开End Activity 在你的微流中选择$NewHttpResponse 作为返回值。 在这里插入图片描述

浏览你的应用

  1. 运行你的App打开你浏览器输入
http://localhost:8080/rest-doc/

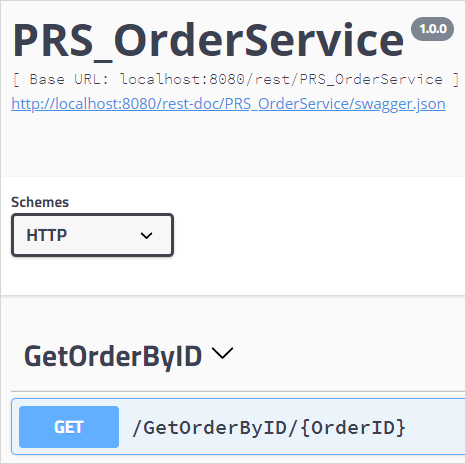

  1. 你会看到图中页面 在这里插入图片描述 3.点击 PRS_OrderService查看: 在这里插入图片描述

  2. 点击Get 然后点击try it out

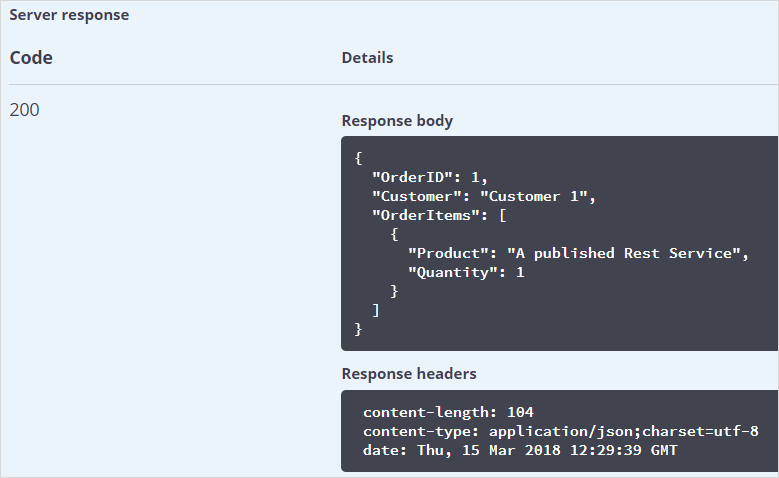

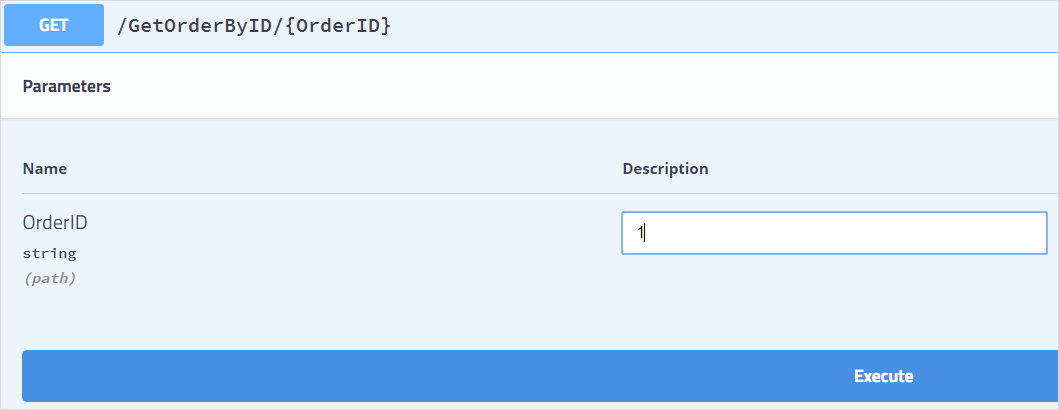

  3. 填入OrderID点击Execute: 在这里插入图片描述 5.执行request返回这个结果在 Response body:在这里插入图片描述 RESTDEMO.gif

感谢阅读

Mendix官网:https://www.mendix.com/zh/

Mendix行业解决方案:https://solutions.mendix.com/

Mendix平台指南:https://www.mendix.com/evaluation-guide/

Mendix动画展示:https://www.mendix.com/demos/

Mendix公众号:搜索Mendix ————————————————
