Mendix敏捷开发零基础学习《三》

该章节的例子是基于【Mendix敏捷开发零基础学习《一》】和【Mendix敏捷开发零基础学习《二》】的需求和例子来讲解。

一、数据保护机制(Prevention of Delete)

1.业务需求

因为系统管理员有删除活动的权限，但是如果有人已经报名了，这时候删除，会导致数据丢失。所以甲方要求，如果有已经报名的人员，活动不能删除。

2.业务分析

这个需求在Mendix可以非常方便的实现。我给操作一下。

3.项目实现

我们双击Domain Model数据模型，双击下图所示的关系线，在弹出的页面我们可以看到On delete of 'TrainingEvent 'object（当删除活动信息时触发那些操作）。序号1是删除活动信息时保留报名人员，序号2是删除活动信息时删除报名人员，序号3是当报名人员没有数据时可以删除。按照需求我们选择序号3。
选择好以后，他会让我们输入提示信息。我们输入好以后点击Ok按钮。就可以了。
我们需要在活动信息列表追加删除按钮，我们在目录树上双击TrainingEvent_Overview活动列表，然后在下图圆圈区域搜索button，然后找到Delete button组件拖入到页面。
我们保存项目并运行测试，看效果。可以看到该功能已经实现了。

二、Mendix权限(Security)

1、开启系统权限ProtoType/demo

双击左侧目录树，点击Project Security模块。我们选择ProtoType/demo(测试环境)开启系统的权限。当系统权限开启以后，每个模块下都会出现Security模块，Security模块控制每个用户具体可以进入那栋楼的那个房间！在这里插入图片描述

2、项目权限(Project Security)

ProjectSecurity(系统权限)代表一个小区，可以管理那些用户访问具体的那栋楼。在这里插入图片描述

2.1 菜单功能介绍

2.1.1 Module status

该功能控制系统所有模块中的功能(Page access页面、Nanoflow access原生模板移动端、Microflow access微流、Entity access数据模型，Data set access数据等)是否开启权限控制。在这里插入图片描述

2.1.2 User roles

所有的角色，可以细分，新建的时候可以控制管理那些模块。就是设置用户可以访问那栋楼。在这里插入图片描述

2.1.3 Administrator

该菜单是设置超级管理员的用户名和密码。这里我默认设置用户名MxAdmin密码1 在这里插入图片描述

2.1.4 Demo users

Demo users是测试环境下有那些用户，这里可以新增用户分配角色，我们可以在下边测试的时候用到。在这里插入图片描述

2.1.5 Anonymous users

匿名用户（就是可以不登陆，浏览的东西，如果开启以后需要分配一个角色Role）在这里插入图片描述

2.1.6 Password policy

该功能是密码设置规范。在这里插入图片描述

3、模块权限(Module Security)

当ProjectSecurity(系统权限)开启以后，每一个模块下会有一个security(Module Security模块权限)，该权限是控制那些角色可以访问那些房间。在这里插入图片描述

3.1 菜单功能介绍

介绍一些常用的模块。其余不常用的这里就不介绍了。以后有用到的话可以自己看官方文档。

3.1.1 Module roles

模块角色，是展示当前模块下可以访问的所有角色，这里可以新增，编辑删除。在这里插入图片描述

3.1.2 Page access

这里是设置那些角色可以访问那些页面。在这里插入图片描述

3.1.3 Microflow access

这里设置那些角色可以访问那些Microflow微流。在这里插入图片描述

4、项目配置

通过以上两个章节，我们大概了解了Mendix对Security权限有那些功能，现在我们实战操作一下。

4.1 项目需求

现在学校想着让老师、报名人员、和管理员访问不同的页面。实现权限划分。

4.2 需求分析

需求明确了，那我们首先需要创建三个角色。

4.3 项目实现

我们开始实现，首先我们点开模块权限(Module Security)，然后点击New创建角色。
在弹出的页面输入Name为Admin然后点击Ok按钮。我这里只展示如何创建角色，其余角色创建步骤都一样。还需要创建Teacher(老师)和Trainee(报名人员)。
创建完Teacher老师角色以后,我们将User角色修改为Trainee。
最终创建好三个模块权限(Module Security)角色
创建好模块权限(Module Security)角色以后，我们需要在项目权限(Project Security)创建同样的三种角色。双击Project Security，然后打开User roles，我们可以看到已经有两个角色权限，Administrator就是我们模块里对应的admin角色。所以管理员角色就不用我们创建了。
然后我们将User权限修改为Teacher角色。选中User点击Edit按钮，在弹出的页面修改Name为Teacher，然后点击Ok按钮。完成修改。
然后我们需要再创建一个报名人员的角色Trainee，点击New按钮，在弹出的页面修改Name为Trainee，其中Create module role in modules是询问我们是否需要在模块权限中创建相同的角色，因为我们刚开始已经创建了，所以这时候就取消勾选就可以了。如果刚开始在Project Security中创建角色模块中就不用创建了(便利性)。然后点击Ok按钮就可以了。
```
 MyFirstModule是我们创建的模块、Administration和Atles_UI_Resources是Mendix系统模块。
```

在这里插入图片描述

创建好角色以后我们开始修改角色对应模块中的那些角色。我们先看Administrator管理员的角色，可以看到它对应的是我们模块MyFirstModule的Trainee所以是不对的，我们点击Edit按钮进行修改。
我们将Administrator选择对应所有模块下的管理员。然后点击Ok-Ok按钮完成选择。
接着我们检查Teacher角色
检查一下Trainee角色
到这一步，我们完成所有角色的创建了。我们开始设置角色的权限，双击模块下的Security，然后打开Page access页面，按照下图进行配置。管理员是拥有所有的权限，Teacher是可以看到所有的详情页面Overview和活动页面。Trainee是只能看到活动列表。配置好以后点击Ok按钮。
我们对应的需要配置一下Microflow access的权限，应该目前我们创建的Microflow都是关于写数据的一些操作，所以我们只需要管理员拥有这个权限就可以了。然后点击Ok按钮就可以了。
配置好权限以后，我们运行项目开始预览一下，我们可以发现是需要我们进行登陆的。
我们可以在Project Security下的Administrator中看到管理员的用户和密码。
我们现在可以登陆一下，发现系统右侧会有一个小图标，我们点击它可以进行用户的切换。
我们可以进行用户的切换，对比页面上有什么不同。我们可以发现demo_administrator是拥有新增按钮的，demo_user是没有新增按钮的。
经过以上配置，我们可以发现还需要设置一个Trainee报名人员的用户角色，我们来设置一下。我们双击Project Security找到Demo users(演示用户)的页面，点击New按钮，在弹出的页面输入demo_trainee然后勾选Trainee角色，点击Ok按钮完成用户创建。
我们将demo_user修改为demo_teacher方便理解。
保存所有操作，然后我们重新运行项目进行预览。选择demo_trainee用户，我们可以看到首页有很多的白框。很不美观。
那如何将白框跟角色进行绑定呢？我来操作一下。首先点击我们首页Home_Web页面。然后选中我们拖入的Card卡片下图红圈内，注意不要选错了。然后双击打开，在visible选项点击Edit进行编辑。
在弹出的页面选择Show the container for selected roles(只对勾选的角色进行展示)。
然后将Trainee取消勾选显示，点击Ok就完成设置了。
我们依次将其余的设置好，设置好以后会出现绿条。
然后我们重新运行项目进行预览。可以发现问题已经解决了。
我们发现其实报名人员只需要看到报名页面就行，不需要展示主页。那我来设置一下，点击Navigation(系统设置),然后找到Role-based home pages(根据不同角色展示页面)，然后点击Edit进行编辑，在弹出的页面选择New按钮新建规则。
然后在弹出的页面选择Trainee角色，然后选择Select按钮。
然后选中新建的规则，双击或者点击Select target来选择展示的首页。
然后我们选择活动报名页面，然后点击Select->OK按钮。完成创建
然后我们重新运行项目进行预览。可以发现demo_trainee用户访问的直接是活动报名的页面。

5、开启系统权限Production

双击左侧目录树，点击Project Security模块。我们选择Production(生产环境)开启系统的权限。当系统权限开启以后，每个模块下都会追加对数据模型的管理！其实该功能基于Prototype/demo上更多的是为了开始对数据的保护。在这里插入图片描述

5.1 应用场景

点击左侧目录树中等个Security，然后选择Production点击Ok按钮。打开Production权限。
这时候你就会发现在你的模块权限中会增加Entity access(数据模型)。同样的可以看到我们错误信息中也会有57个错误，是因为我们没有配置角色对数据模型的关系。所以会报错。
我们现在来配置一下用户和数据模型之间的关系，我们先创建Admin的角色与数据模型的关系。点击New按钮，然后选择全部，然后点击Ok按钮。
在弹出的页面我们选择Admin角色，因为Admin角色是可以访问所有并有读写创建删除权限的，序号1是可以创建所有实体，序号2是可以删除所有实体(因为开发工具的BUG导致序号2展示不全，我们只需要点一下他就勾选了)，序号3代表的是读写权限(Nono代表没有读写权限、Read代表只读权限)然后点击OK按钮。完成此操作
我们再创建一下Teacher老师的角色，点击New按钮，选择所有，然后点击Ok按钮。
因为老师只有读的权限，没有写的权限，所以我们只勾选Read(只读)然后点击OK按钮。
学生也是只有读的权限，没有写的权限。所以跟老师的设置是一样的。
然后我们重新运行项目进行预览。可以发现demo_trainee和demo_teacher用户访问的所有页面都没有新增和删除的操作了。只有demo_administrator有新增和删除的权限。这里就不做演示了。

三、用户新增

经过以上操作我们发现，用户新增需要在开发工具中很麻烦，我们能不能在页面上新增用户呢？答案:可以的。Mendix有一套自己的用户新增页面。我们可以直接拿过来用，很方便的。我开始操作一下。

首先找到我们程序的Home_Web(主页面)，然后选中TrainingEvent的card(卡片)组件，复制，粘贴。并双击打开。
我们双击刚复制的Card(卡片)，然后点击编辑Edit，让他只能管理员看见。
选择Show the container for selected roles，然后只让管理员看见，然后点击OK->Ok按钮。
然后我们修改名称为AddUser。
修改图标。
以上操作修改完毕以后。开始我们的最关键一步，也是最简单的一步。看好了各位！！！找到对应目录下的Account_Overview(用户管理页面)，直接拖到图标和文字中。
然后我们重新运行项目进行预览。可以发现可以新增用户了。该功能大功告成。

四、程序退出功能

打开指定的目录，然后点击下图红圈内容(New item)创建一个导航页，然后输入名称为Sign Out，点击Select我们选择一个图标。
选择好图标以后我们选择一个事件，系统给我们提供了一个Sign Out退出事件，所以我们直接选他就可以了，点击Ok按钮保存操作。
然后我们重新运行项目进行预览。可以发现有退出的导航栏了，点击按钮系统会自动的跳转到我们的登陆页面。

五、调用JAVA代码

我们可以回到我们的项目中，双击我们之前创建的ACO_Ade_Registration_SetNubOfRegi用来数报名人数的微流，然后拖入一个Activity事件，将之前的Count事件删除。
删除以后，我们双击刚才拖入的事件，然后选择Java action call然后点击Select按钮。
我们选择一个Java action。点击Select按钮
这时候我们发现没有javaAction，所以我们重新创建一个点击New按钮。
在弹出的页面输入java Action名称为Java_list_count然后点击Ok按钮。
这时候开发工具会跳转到我们刚才创建的那个java action，我们只需要点击Ok按钮。
然后我们需要添加参数，方便在java中处理。点击Add按钮。
在弹出的页面我们在Type中选择List。
然后Select选择我们需要数的数据模型。
然后选择Registration(报名人员)数据模型，然后点击Select->Ok按钮。
然后我们需要返回一个参数，我们定义返回的参数为Integer/Long类型的数据。
设置好以后回到我们的微流，双击java action。
这时候会报错，我们不用管点击Ok按钮即可(说的是我们没有设置传入的参数)。
我们设置传入的参数为$RegistrationList。
然后将返回的值命名为listCount，然后点击Ok按钮。完成设置。
然后我们双击最后的报错节点。

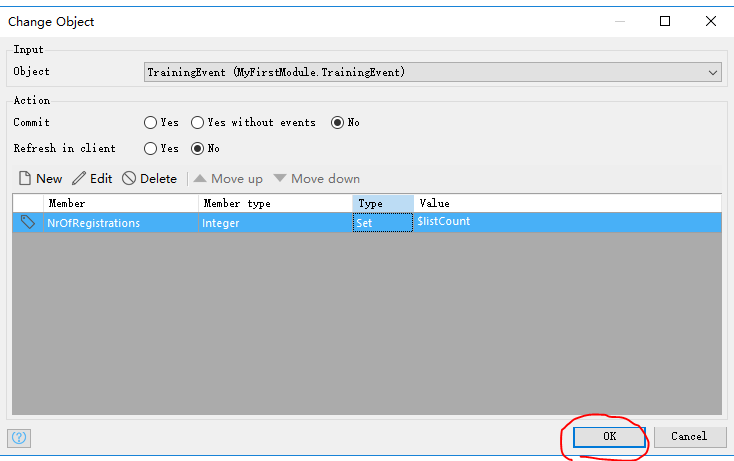

然后双击我们的规则，将之前传入的参数Z$number改为$listCount，然后点击Ok->Ok按钮。
然后我们保存一下项目，点击菜单栏的Project中的Deploy for Eclipse来生成JAVA代码。
提示下列消息证明Java代码生成完毕，点击Ok按钮。
生成完毕以后我们去找一下我们对应的代码，点击Project菜单找到Show project Directory in Explorer(在电脑目录中打开我们的项目文件夹)
在弹出的目录窗口我们可以看到javasource，我们打开javasource找到我们的模块myfirstmodule然后打开actions目录(该目录存放我们所有的javaAction)，可以看到系统给我们创建的java类Java_list_count.java
然后我们右击用Idea打开(用其他工具打开也可以)，我们在注释的地方写我们的代码。

输入以下代码，并保存。

return Long.valueOf(__Parameter.size());

在这里插入图片描述

然后我们回到Medix开发工具中，我们选择project菜单下的Synchronize Project Directory(同步本地的文件)
然后我们运行项目进行测试。发现已经实现我们之前的效果了。该功能到此就结束了。

六、调用外部接口

首先我们需要创建一个Microflow微流。
在弹出窗口输入微流的名称Home_posts。
然后打开创建的微流，我们拖入一个Activity事件，然后双击选择Call REST service，然后点击Select按钮
在弹出的页面我们编辑调用的连接地址。

输入连接地址，然后点击OK按钮。

 https://jsonplaceholder.typicode.com/posts/1

在这里插入图片描述 6. 然后其余的我们就不用操作，只处理Response，我们在Response handling选择Apply import mapping方式。

Do not store in a vaiable(只调用不处理)
Store in a String(将调用结果存入一个字符串里)
Store in a file document(将调用结果存在文件里)
Store in an HTTP response(将调用结果存在response数据结构中)
Apply import mapping(将调用结果存入到内存中的Json对象)。我们选择存入到一个json中

然后我们需要先定义mapping，点击Select按钮。
点击New按钮新建。
然后直接点击Ok->Ok按钮。
然后我们在目录树中找到我们刚才创建的mapping然后双击，点击左上角的select elements选择我们的mapping。
我们点击New按钮新创建一个。
然后点击Ok按钮。
然后在弹出的页面输入请求过后的响应体，我这边就直接罗列在下方。可直接复制，复制好以后点击Refresh按钮刷新一下，Mendix开发工具会自动的将响应体解析出来。然后点击Ok完成创建。

{ "userId": 1, "id": 1, "title": "sunt aut facere repellat provident occaecati excepturi optio reprehenderit", "body": "quia et suscipit\nsuscipit recusandae consequuntur expedita et cum\nreprehenderit molestiae ut ut quas totam\nnostrum rerum est autem sunt rem eveniet architecto" }
